50мм немецкая минометная мина 5cm Wgr. 36
Минометная мина состоит из корпуса к которому привинчен хвостовик с 8 перьями стабилизатора. Мина окрашивалась в красный цвет. Взрыватель Wgr. Z.38 (с алюминиевым корпусом), Wgr ZT (корпус из пластмассы) и их модификации. Взрыватель Wgr. Z.38 (Werfgranatzunder 38) — двойного ударного действия, непредохранительного типа, предназначается для осколочных мин средних калибров. При выстреле взводится — инерционный предохранитель опускается и при переходе мины на нисходящую часть траектории предохранительные шарики перекатываются в полость ударника, освобождая доступ жала ударника к капсюлю-воспламенителю. Для устранения влияния сопротивления воздуха ударник прикрыт тонкой латунной мембраной. При падении на грунт ударник накалывает капсюль-воспламенитель, луч огня от которого передается к детонатору. Если мина падает на каменистый грунт и головной ударник не может наколоть капсюль, то срабатывает инерционный ударник.

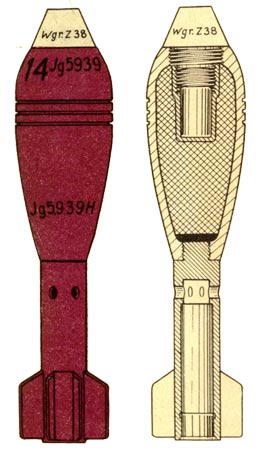

Устройство немецкой минометной мины в разрезе
Вес мины: 900грамм
Вес разрывного заряда: 120 грамм
Длина мины: 22см.
Маркировка: 5 сm Wgr. 36.
Взрыватели Wgr.Z.38, WgrZ.T. и их модификации
Вышибной заряд: Triebladung 5cm Wgr. Patrone 41 Nz. Np. (1.1).
Коричневая гильза, зеленый пыж и зеленое кольцо вокруг капсюля. Вес вышибного заряда 16 грамм
Маркировка вышибного патрона минометной мины
Упаковка минометных мин
Упаковывались в герметичные металлические укладки с ручкой (munitionkasten). В каждую такую укладку помещалось 10 мин.
Размеры лотка: 305х280х130 мм. Вес пустой укладки 3600гр, с минами 12700 гр.
Маркировка - Mun. Wgr. 36 (5 cm) - нанесена краской на крышке укладки.
Металическая укладка на 10 минометных мин с маркировкой на верхней крышке
Раскрыая металическая укладка на 10 минометных мин
Мины для автоматического миномета m19 упаковывались в деревянные ящики по 30 мин в каждом http://копанина.рф
Деревянный ящик на 30 мин
Каждая мина находится в картонном футляре. Размеры ящика: 640х245х310 мм. Вес пустого ящика 12кг, с минами 43.4кг.
Сотрудницы на производстве 50-мм минометных мин на фабрике в Крюммеле. 1940 год.
Схемы и чертежи мины Wgr. 36 5cm
|
